Что такое анкерный стержень грифа гитары и зачем он нужен?
Анкер(энкер) гитары -металлический
стержень внутри основания грифа
инструмента, толщиной 5-6 мм. Необходим
для противодействия силе натяжения
струн, которая может достигать несколько
десятков килограммов. Струны стремятся
изогнуть гриф, его форма должна быть
максимально жёсткой. Анкерное устройство
должно уравновешивать напряжение струн.
Классическая гитара имеет утолщённый
брус и полимерные струны. В этом случае
приспособление просто не требуется. С
появлением акустических, электрогитар
со струнами из металла и тонким брусом
возникла необходимость укрепить
конструкцию. Первый анкер на гитаре был
установлен в 1921 году. Это дало возможность
изготовления грифов из более лёгких
материалов. Анкер в грифе помогает
улучшать качество звука.
Помимо натяжения струн на деформацию
влияют факторы:
-
Влияние атмосферных условий
. Повышенная влажность негативно влияет на древесину. Отрицательно сказываются перепады температур Для устранения воздействий окружающей среды, гитару нужно хранить в чехле, запрещено вытирать пыль с инструмента влажной тканью. -
Износ древесины
. Материал низкого качества из которого сделан инструмент быстро выходит из строя. -
Интенсивность использования
.
Регулировка прогиба грифа
Гриф электрогитары (а также большинства акустик с металлическими струнами) – это не просто кусок дерева. Внутри него находится изогнутый металлический стержень, который называется анкером. Его задача – повысить прочность инструмента и препятствовать деформации. Натяжение струн медленно, но верно сгибает гриф, а металл удерживает его на месте.
Влажность климата и возраст древесины также могут деформировать гриф. На конце анкера есть специальная гайка. Подкручивая ее, можно сгибать или разгибать стержень, изменяя прогиб грифа. Таким образом вы всегда можете ответить на негативное влияние внешней среды и вернуть инструменту исходное состояние.
Проверить, нуждается ли гитара в настройке, очень просто. Прижмите 6-ю струну одновременно на первом и на последнем ладах. Если она соприкасается с каким-либо порожком, анкер нужно ослабить. Если промежуток слишком большой – натянуть. Учитывайте, что проверять надо на настроенном инструменте. И именно в том строе, в котором играете чаще всего.
Идеальное расстояние зависит от инструмента, но обычно должно составлять ,2–0,3 мм. Если струны будут сильно близко, они могут дребезжать при игре и портить весь звук. Если далеко – можете забыть о скоростной игре.
В самой настройке тоже нет ничего сложного. С помощью шестигранного ключа нужно подкрутить анкерный болт. Обычно он находится на головке грифа в специальном отверстии. Часто оно закрыто небольшой крышкой, которую следует предварительно открутить. В редких случаях отверстие может располагаться с другого конца – на месте крепления грифа к корпусу.
Чтобы ослабить анкер, подкрутите болт против часовой стрелки. Чтобы подтянуть – по часовой
Здесь очень важно не торопиться. Провернули ключ на четверть оборота – проверьте
Крутить гайку туда-сюда не слишком полезно для вашего инструмента.
Подобную проверку нужно проводить раз в полгода-год. Также стоит учитывать, что, крутя анкерный болт, вы изменяете высоты струн и мензуру гитары. Поэтому необходимо проводить глубокую настройку электрогитары целиком.
Настройка мензуры
Мензура – это рабочая длина струн. Иначе говоря, это расстояние от нулевого порожка на конце грифа до бриджа гитары. Не каждый струнодержатель позволяет менять мензуру – на некоторых она строго определяется во время производства. Но на большинстве фурнитуры, особенно тремоло-систем, такая возможность есть.
В отличие от безладовых скрипок и виолончелей, гитара не может похвастаться абсолютной точностью нот. Даже на идеально настроенном инструменте будет возникать небольшие погрешности. Небольшая подстройка мензуры для каждой струны позволяет минимизировать эти неточности.

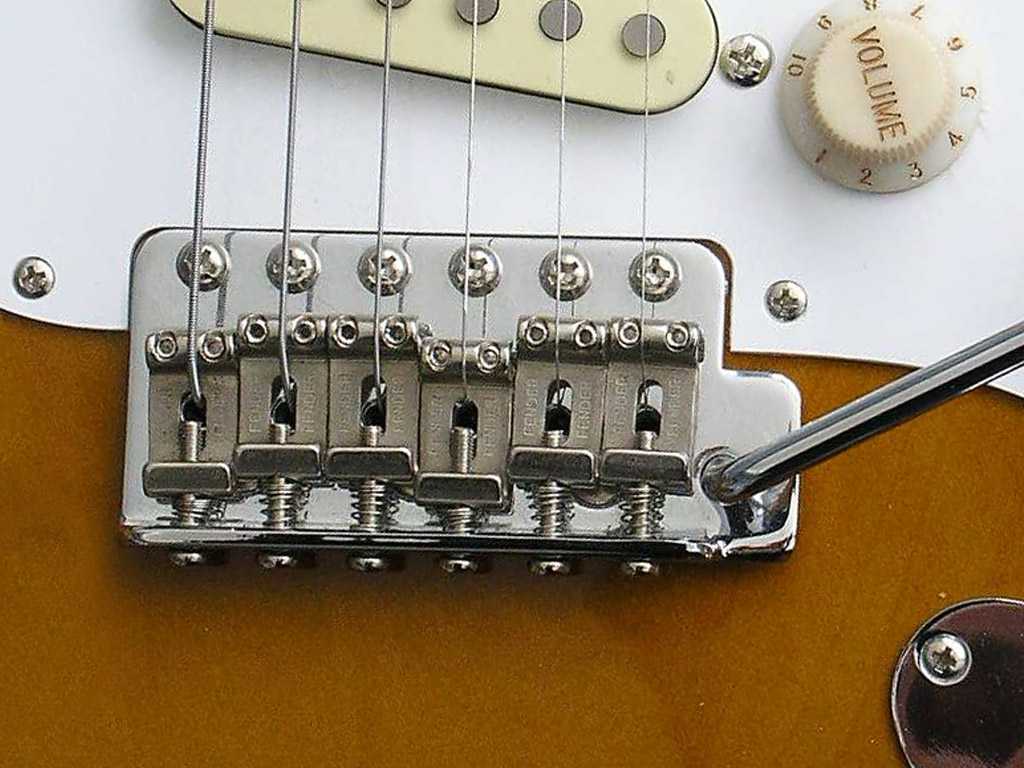

Крутится все, опять же, отверткой или небольшим шестигранником. Нужные болты находятся на задней стороне бриджа. Начните с 1-й струны. Извлеките натуральный флажолет на 12-м ладу. Прикоснитесь к струне над ладовым порожком, но не прижимайте ее, а затем щипните пальцем другой руки. Затем зажмите струну и сравните звуки. Они должны быть абсолютно идентичны. Если флажолет звучит выше, мензуру надо увеличить, если ниже – сократить. Аналогичным образом отрегулируйте длину остальных струн.

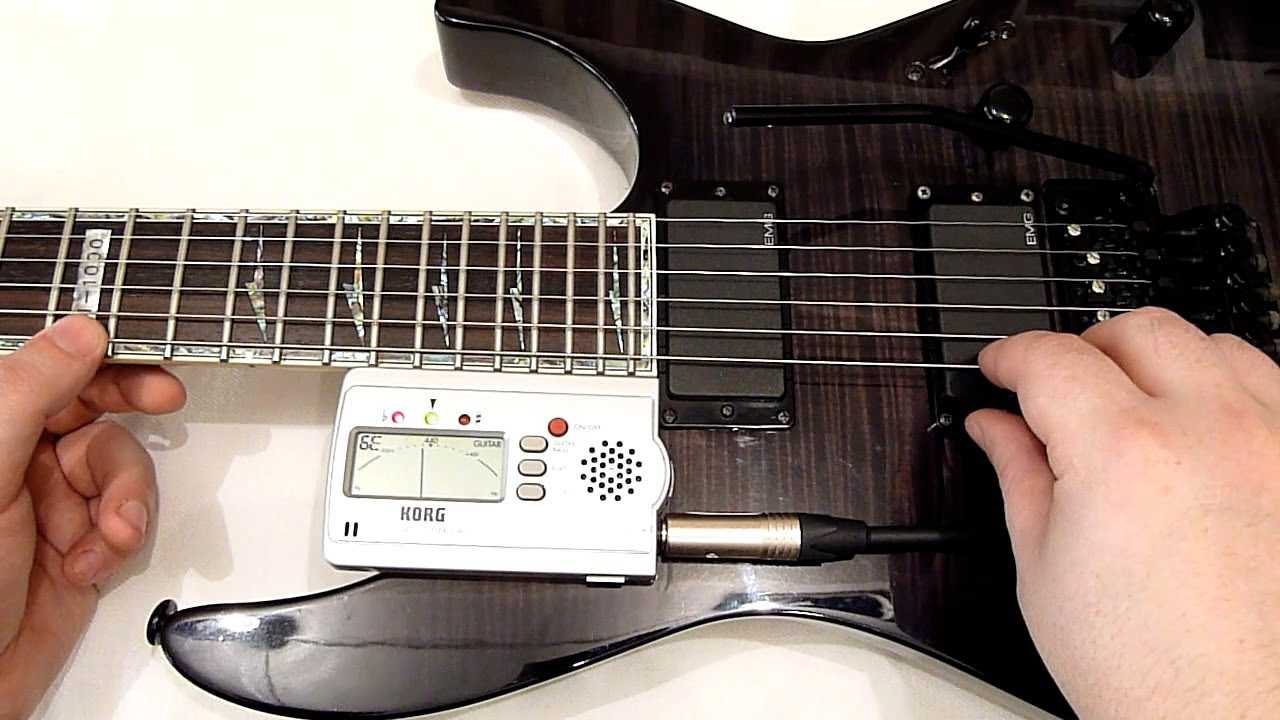

Так как немногие гитаристы могут похвастаться абсолютным музыкальным слухом, рекомендуется использовать тюнер. Если тюнера у вас нет – установите программу, например, ApTuner.
Типы анкеров для гитары
Существуют анкеры следующих видов:
-
Регулируемый
— анкерный стержень в грифе гитары плотно посажен с одной стороны, на другом конце расположена анкерная гайка, которую крутят, регулируя натяжение анкерного стержня. Наиболее распространённый вид. Отличается дешевизной, лёгкостью закручивания. Недостатком является необходимость частой настройки из-за недостаточной силы удерживания грифа. -
Нерегулируемый
— придаёт жёсткость конструкции. -
Двухболтовый
-имеет два регулировочных болта с двух сторон. -
Двойной анкер
-представляет из себя два близко расположенных параллельных стержня, взаимодействующих при настройке. Применяется на 12-струнных гитарах и бас-гитарах. Анкерный механизм обладает повышенной прочностью. Давление как по краям, так и по центру. Гриф на гитаре более стабилен, отрицательные факторы сказываются в меньшей степени. Недостаток: дороговизна.
Регулировка анкера гитары
О
чень важно правильно отрегулировать анкер гитары, так как это сильно влияет на удобство игры и чистоту звучания нот. Настраивается анкер быстро и несложно:. Проверяем изгиб гитарного грифа
Прижмите одной рукой (или каподастром) шестую струну на 1-м ладу, а второй рукой — на том ладу, который находится над местом крепления грифа к корпусу. На разных моделях гитар этот лад будет разным, в диапазоне от 14-го до 17-го. Измерьте расстояние между ладовым порожком, находящимся в центре прижатой струны (обычно это 6-й или 7-й лад), и самой струной. Расстояние должно находиться в пределах 0,2-0,4 мм (для гитары) или 0,3-0,6 мм (для бас-гитары). Грубо говоря, под струной должна пролезать только визитная карточка
Проверяем изгиб гитарного грифа. Прижмите одной рукой (или каподастром) шестую струну на 1-м ладу, а второй рукой — на том ладу, который находится над местом крепления грифа к корпусу. На разных моделях гитар этот лад будет разным, в диапазоне от 14-го до 17-го. Измерьте расстояние между ладовым порожком, находящимся в центре прижатой струны (обычно это 6-й или 7-й лад), и самой струной. Расстояние должно находиться в пределах 0,2-0,4 мм (для гитары) или 0,3-0,6 мм (для бас-гитары). Грубо говоря, под струной должна пролезать только визитная карточка.
Если расстояние больше указанного, то анкерную гайку надо затянуть, вращая ее по часовой стрелке. Если расстояние меньше указанного (возможно, струна вообще прижата к ладовому порожку), то гайку надо ослабить, вращая ее против часовой стрелки.
Анкерная гайка вращается при помощи специального ключа. Этот ключ почти всегда прилагается к инструменту при продаже. Иногда анкер можно настраивать при помощи обычной отвертки.
Если анкерная гайка затянута до упора, а расстояние между порожком и струной все еще большое, то скорее всего на стержне кончилась резьба. Необходимо вывернуть гайку и подложить под нее шайбу.
После регулировки анкера отложите гитару в сторону и через полчаса измерьте прогиб грифа еще раз. Возможно, он изменится из-за некоторой вязкости древесины. В таком случае, анкер гитары настройте еще раз.
Вот и всё! Регулировка анкера занимает не больше пяти минут.
Будьте осторожны при настройке анкера!
При приложении большого усилия можно сорвать на нем резьбу, после чего анкерный стержень необходимо будет менять в условиях мастерской.
Также учтите, что регулировкой анкера меняется только степень прогиба грифа, а не высота струн над ним. Для изменения высоты струн используйте регулировку порожка.
Хороший музыкант должен не только уметь играть на гитаре, но и знать как устроен инструмент. Без умения настраивать гитару невозможно добиться чистого звука и правильной техники игры. Настройка и регулировка грифа гитары — несложная операция. В большинстве случаев научиться корректировать прогиб может каждый гитарист.
Анкер и оптимальный прогиб грифа
М
ногие начинающие гитаристы думают, что правильный прогиб гитарного грифа такой, когда прогиба, собственно, нет вообще, и гриф плоский как стол. Это не совсем так.
Дело в том, что струна колеблется не в одной плоскости, параллельной грифу, а во всех трех измерениях. Причем наибольшей амплитуде колебаний соответствует середина самой низкой открытой струны. Чтобы колеблющаяся струна не звенела об лады, необходимо, чтобы средняя часть грифа была с небольшим прогибом. Этот прогиб должен быть совсем небольшим, едва заметным при просмотре вдоль грифа — этого вполне хватит, чтобы устранить биение струн о ладовые перегородки.
Прогиб грифа будет изменяться, если вы поставите струны другой толщины. Поэтому регулировать анкер грифа придется вновь. Кроме того, прогиб может меняться из-за внешних условий — смены температуры и влажности.
Анкер и анкерная гайка
Анкерное устройство состоит из металлического стержня и гайки. Может располагаться со стороны головки грифа, так и в месте крепления бруса к деке. При расположении со стороны корпуса для настройки анкера гриф необходимо отсоединять. На большинстве инструментов доступ к настройке находится на голове грифа под пластиковой накладкой.
Регулировка грифа гитары анкерным
болтом проводится с помощью анкерной
гайки, которая вращается при помощи
приспособления. Анкерный ключ для гитары
прилагается к инструменту при продаже.
В исключительных случаях, действия
можно произвести обычной отвёрткой.
После регулировки гитару оставляют в
покое на полчаса и снова измеряют прогиб.
При необходимости регулировку повторяют.
Анкер гитары и его функция
А
нкер или анкерный стержень — это металлический стержень толщиной 4-6 мм, проходящий внутри грифа гитары.
Он нужен для того, чтобы противодействовать неизбежному прогибу грифа под действием натянутых струн. Представьте себе лук с натянутой тетивой — примерно так же струны стремятся изогнуть гитарный гриф. А анкер внутри гитарного грифа действует как «противоструна», стремясь изогнуть гриф в противоположном направлении. Таким образом сила натяжения анкера должна уравновешивать силу натяжения струн.
Анкер в гитарах появился не сразу. В классических гитарах сила натяжения нейлоновых струн небольшая, да и гриф массивный и толстый, поэтому анкер там просто не нужен. Появился анкер только тогда, когда на гитары стали устанавливать металлические струны, а грифы стали современные, с тонким профилем. Таким образом, сегодня анкер в грифе вы можете увидеть практически на всех гитарах, кроме «классики».
Высота струн
С этим параметром все просто: чем ниже струны, тем меньше времени и усилий вы будете тратить на то, чтобы их прижать. Это один из самых важных параметров для скоростной игры. Когда количество извлекаемых нот превышает 15 за секунду, каждое мгновенье на счету.
С другой стороны, струны во время игры постоянно колеблются. Амплитуда небольшая, но все же. Если в процессе игры вы слышите дребезжание, шуршание и металлический лязг, придется расстояние увеличить. Точные значения назвать невозможно. Они зависят от толщины струн, вашего стиля игры, прогиба грифа и изношенности ладовых порожков. Это все определяется опытным путем.
Высота струн настраивается на бридже электрогитары (струнодержателе). Вам понадобится шестигранник или отвертка. Начните с расстояния в 2 мм. Отрегулируйте положение 6-й струны и попробуйте поиграть на ней. Не дребезжит? Смело выставляйте на тот же уровень остальные, не забывая их тестировать. Потом опустите еще на 0,2 мм и поиграйте. И так далее.
Как только услышали лязг, поднимите струну на 0,1 мм и поиграйте снова. Если призвуки ушли, вы отыскали оптимальное положение. Обычно «зона комфорта» 1-й струны лежит в пределах 1,5–2 мм, а 6-й – 2–2,8 мм.
К проверкам отнеситесь серьезно
Извлеките несколько нот на каждом (это важно) ладу. Попробуйте поиграть что-нибудь драйвовое, с сильной атакой
Сделайте несколько бендов. Выжмете из гитары максимум при настройке – сможете быть уверены, что она не подведет вас на концерте или во время записи.
Разные типы фурнитуры настраиваются по-разному. Например, если у вас стоит Tune-o-matic (струны сквозь корпус), вы не сможете задать высоту для каждой струны по отдельности. Зато сумеете сделать небольшой перекос от толстой к тонкой.
Положение звукоснимателей
Теперь, когда вы разобрались с прогибом грифа, высотой и длиной струн, гитара почти готова к игре. Осталась мелочь – настройка звукоснимателей. А точнее, расстояния от них до струн. Это не менее важный момент – от него зависит громкость звука и наличие «волчков» (сильно перегруженные грязные ноты).
Ваша задача – максимально приблизить звукосниматели к струнам, но с двумя условиями. Во-первых, вы не должны цеплять звучок медиатором во время активной игры. Во-вторых, ни одна из зажатых на последнем ладу струн не должна давать посторонние неприятные звуки.
Регулируется высота с помощью болтов на корпусе звукоснимателей. Подкручивайте поочередно обе стороны и пробуйте играть. И так, пока не найдете оптимальное положение.
Звукосниматель следует располагать не параллельно струнам. Басовые имеют больший диаметр и большую амплитуду колебаний. Поэтому они должны находиться от катушек на чуть большем расстоянии.
https://youtube.com/watch?v=AlXjqmT5g8s
Автор статьи – Молянов Павел
